1. 概述
1.1 桥梁载荷监测意思概述
近年来，我国桥梁建设投资持续增长，据《2022年交通运输行业发展统计公报》，2022岁暮全国公路桥梁总数达到103.32万座，与2021岁暮相比，桥梁数量增长了7.2万座。其中，特大桥梁有8816座座，大桥数量为15.96万座�？稍じ械乃孀殴染玫某中⒄购徒煌ɑ∩枋┙ㄉ璧牟恍萃贫�，我国桥梁建设仍将维持持续增长态势。
在2020年12月交通运输部颁布了《关于进一步提升公路桥梁安全耐久水平的定见》，定见中明确要求要着力强化公路桥梁安全�；�，严格车辆超限超载治理。深刻推动交通运输和公安部门治理车辆超限超载结合法律。规芳满公路桥梁限载标志设置。加强沉 点线路、桥梁超限检测站点布设，有前提的地域可在沉要节点地位设置具备一向车称沉检测、视频监控和自动抓拍等职能的技术监控设施（备），强化路面管控。推动沉 点货物装载源头单元落实合法装载主体责任，在处所当局统一辅导下，强化对货物装载源头的行业监管。
桥梁载荷监测的意思沉大，重要体此刻以下几个方面：
① 桥梁载荷监测能直接反映桥梁受力状态，可能实时或定期监测桥梁在分歧荷载作用下的受力情况，直接反映桥梁结构在运营过程中的安全性。
② 通过监测桥梁所接受的荷载，能够实时发现并预防超载车辆对桥梁结构的侵害，降低因超载导致的桥梁安全变乱风险。
③ 载荷监测数据能够作为桥梁养护与维建决策的沉要凭据，援手造订科学合理的养护打算和维建规划。
④ 载荷监测系统可能实现实时监控和预警职能，一旦监测到异常数据，可能立即发出警报，提醒治理人员采取相应措施。
⑤ 通过网络和分析大量的监测数据，能够成立桥梁健全档案，为桥梁的持久治理和守护提供有力支持。
1.2. 桥梁载荷监测系统概述
桥梁动态载荷监测系统是郑州NOPAY钱包科技股份公司自主研发的，针对桥梁动态载荷监测的现实需要，结合高精度传感器和先 进的数据处置技术，利用于分歧类型的桥梁载荷监测的综合性解决规划。
桥梁动态载荷监测系统重要由以下几部门组成：
A. 传感器子系统：
桥梁动态载荷监测系统当选取高精度的石英称沉，掌管捉拿桥梁在车辆通过期产生的微幼形变或应力变动。
B. 数据采集与处置系统：
数据采集器掌管从传感器接管原始信号，在经过滤波、放大后，通过高速AD进行数据转换，而后由处置系统进行数据处置，基于算法提取出与车辆直接有关的信息。车辆有关信息蕴含车路编号、总沉、车流量、轴数、轴距、单轮沉量、单轴沉量、双联轴沉量、三联轴沉量、车速、车型、方向、功夫、跨路标识等多 维度数据。
C. 数据传输与通讯系统：
数据处置系统实现初步的数据处置，这些数据就必要通过以太网传输到远程的数据中心或监控中心。部门不具备以太网通讯前提的利用场景，能够直接基于4G传输到数据中心。
D. 数据分析与监控软件：
在数据中心或监控中心，数据分析软件会对接管到的数据进前进一步的处置和分析。蕴含车辆鉴别、沉量推算、轴数统计、超载检测等职能。
监控软件则提供用户界面，使操作人员可能实时查看桥梁的载荷情况，并接管超载或其他异常情况的警报。
2. 系统详述
2.1. 石英式称沉传感器
在桥梁动态载荷监测系统中，称沉传感器作为最为主题的器件，最为直接的影响该系统的现实运行成效，NOPAY钱包科技自主研发的石英式称沉传感器，具备高机能、易装置、免守护等直观优势，可能利用于桥梁动态载荷监测的场景中。
我司研发的石英称沉传感器可能直接在沥青路面上进行装置，对比传统的石英传感器，大大降低了对装置路面的要求，同时对比其他类型的传感器，在称沉精度、靠得住性、可守护性等方面具备很大的优势。
我司研发的石英称沉传感器与压电薄膜传感器、弯板传感器对比的优势：

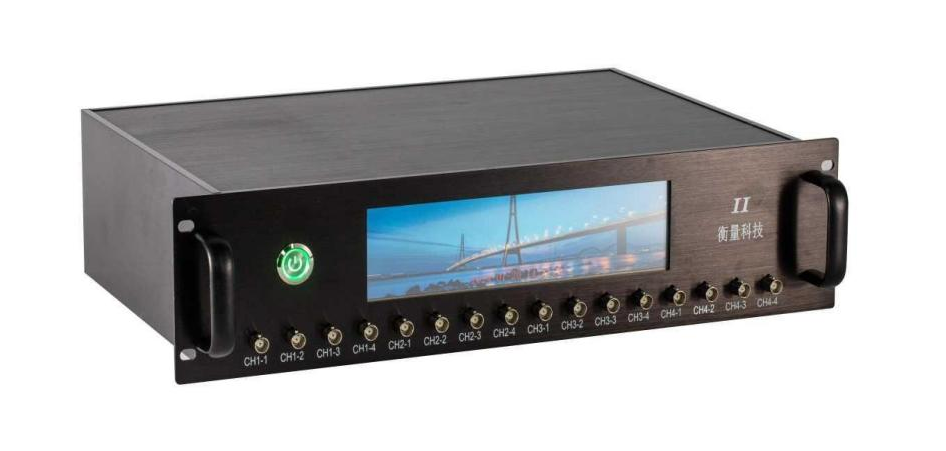

2.2. 桥梁载荷称沉主机
基于桥梁载荷监测场景的称沉主机，选取高集成度+一体化的设计理想，创新性的将电荷放大器、线圈节造器、称沉主机单元融合为一体，有效的解决了称沉系统部署复杂、接线繁琐等有关问题。
基于称沉主机上的8.8寸高分辨率触摸屏，将称沉主机的交互性进一步提升，内置传感器状态治理、内码实时显示、系数标定等多种职能利用，为现场利用提供完整性的利用履历和利用成效。
桥梁载荷称沉主机职能如下：
1．信号处置
桥梁载荷称沉主机内部集成信号放大器，对传感器信号进行滤波、放大等操作
2．数据采集
采集称沉传感器信号，感知车辆通过桥梁时的压力情况，转化为数字信号
3．数据处置
将数字信号基于特定的算法和模型转换为和车辆有关联的关键数据
4．沉量推算：
基于处置后的数据，系统会凭据预设的算法和模型推算出车辆的沉量等关键信息
5．数据纪录
系统会将推算得到的车辆沉量数据纪录下来，以便后续的分析和统计
6．数据显示
通过显示屏界面，系统能够实时显示车辆的沉量、车流量等有关信息
7．数据上传
通过以太网/4G，称沉主机将数据实时上传到数据中心
2.3. 桥梁载荷利用系统
桥梁载荷监测利用系统重要职能如下：

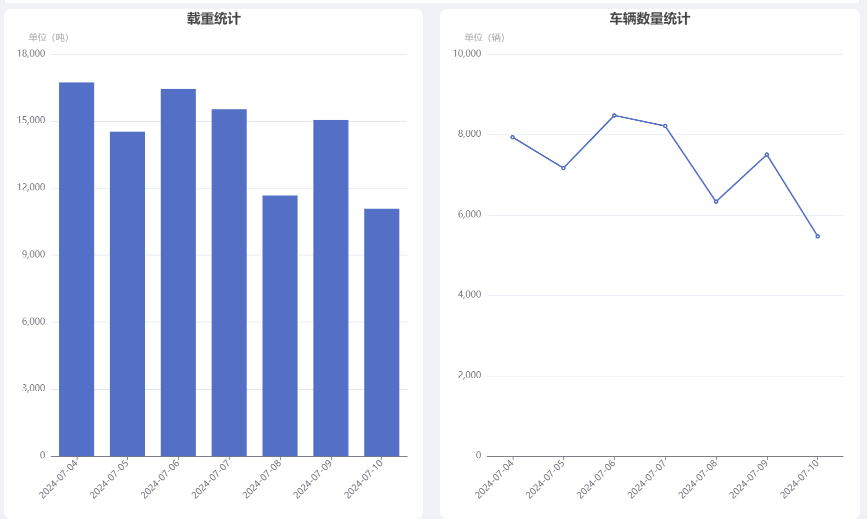

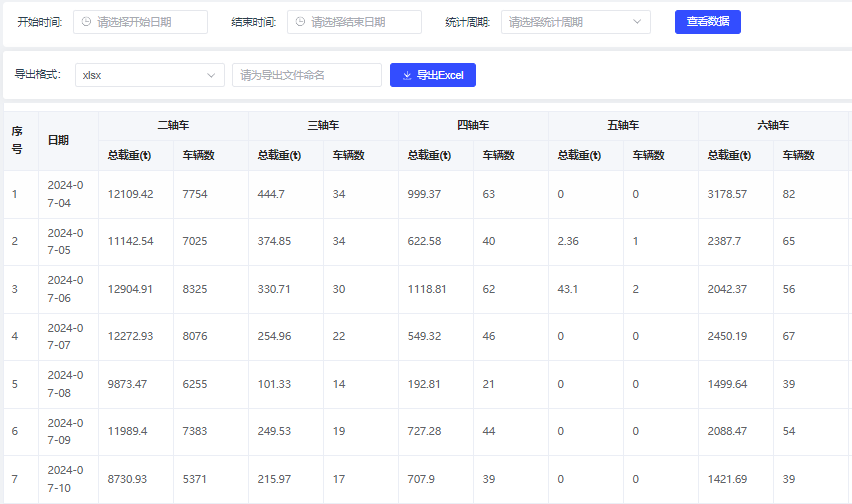

A. 桥梁荷载监测系统实时接管通畅车辆的沉量、轴数、轴距、车流量、车型、车速等数据，自动将数据整编、分析并提供每月、每季、每年的交通荷载流量报表。

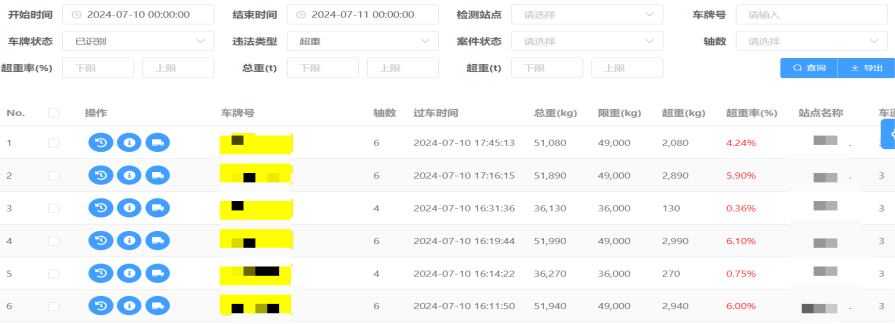

B. 监测车辆的荷载及车辆信息，并实时判断超限车辆，支持自动告警及自动事务信息警示职能。
C. 监测大桥交通荷载，找出荷载变动与桥梁整体变形与主梁挠度变动之间的关系，为成立大桥交通荷载模型及进行养护工作提供凭据。
D. 基于实时监测桥梁的荷载情况，并与设计荷载或安全限值进行比力。一旦发现现实荷载超过设计荷载或安全限值，系统会立即发出预警信号，提醒治理部门采取相应措施，预防桥梁因超载而产生败坏或垮塌变乱。
E. 基于实时监测的荷载数据，协助治理部门造订越发精准的养护维建打算。例如，对于时时接受沉载的桥梁部门，能够加强查抄和守护力度；而对于荷载较幼的部门，则能够适当削减查抄频次，从而提高养护维建的效能和针对性。
3. 系统指标注明
3.1. 系统机能指标

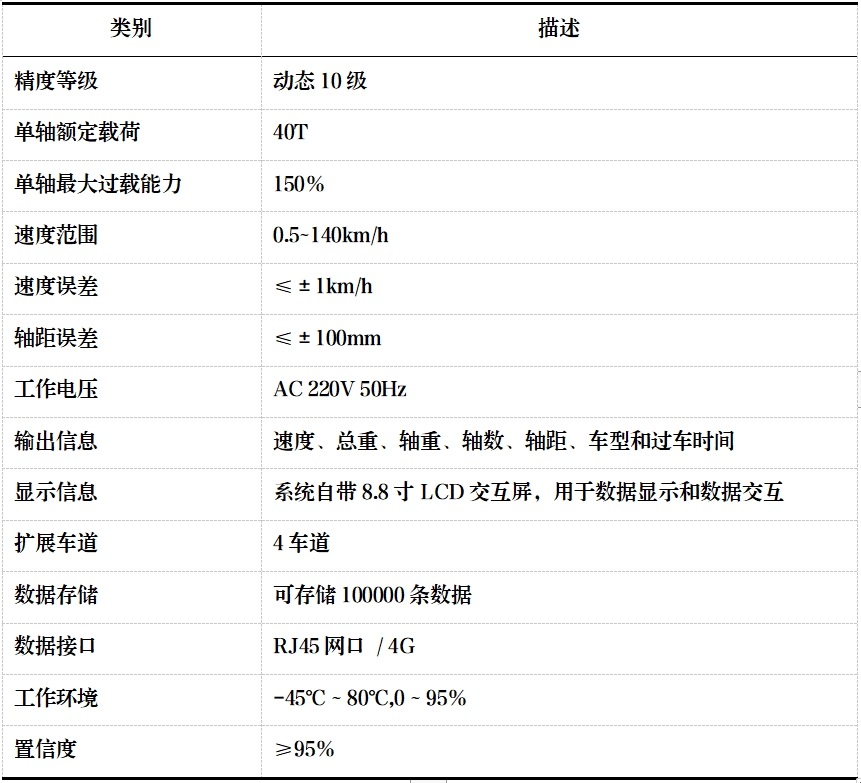

桥梁动态载荷监测系统指标拜见下表：
3.2. 石英传感器机能指标

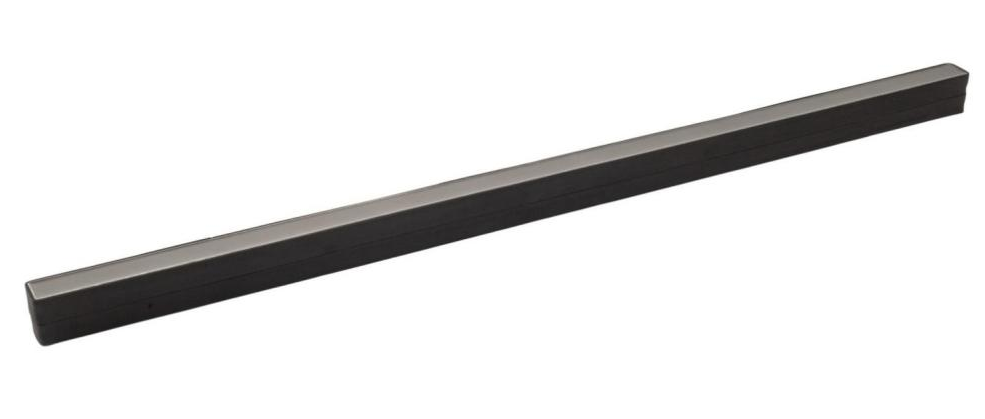

石英称沉传感器示意图

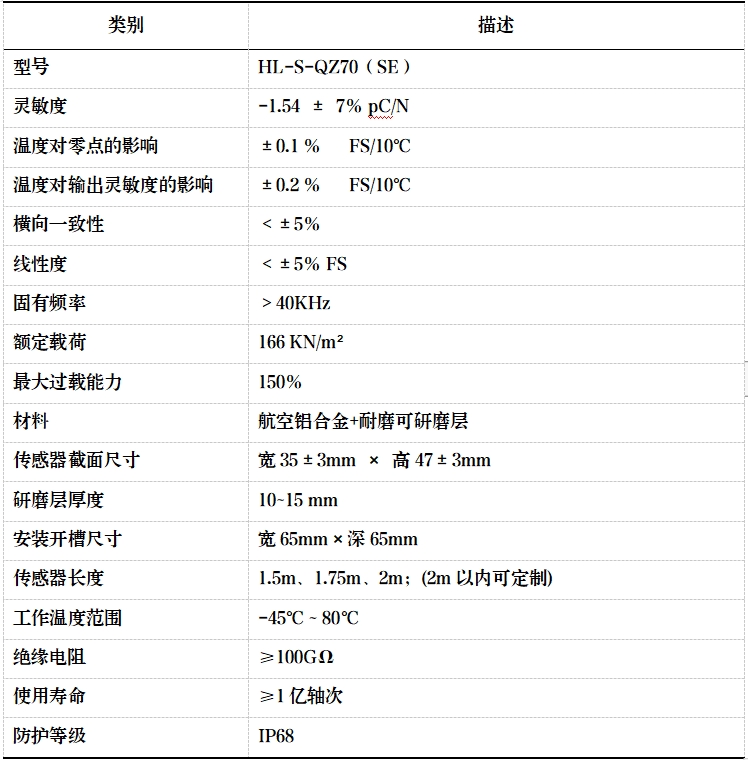

石英称沉传感器机能指标表：
3.3. 称沉处置器机能指标

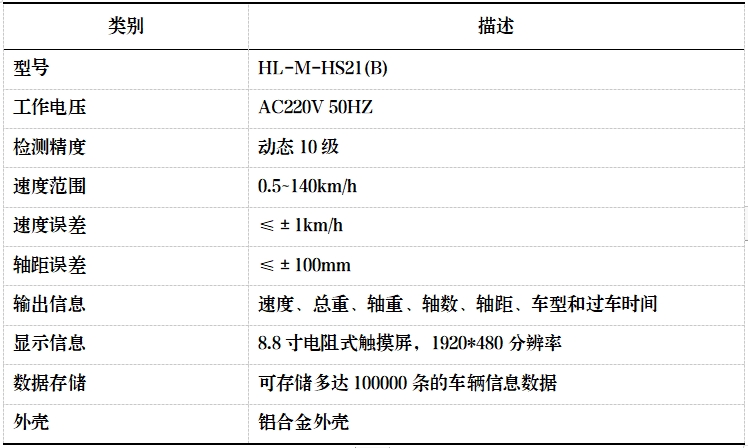

称沉显示器机能指标拜见下表：
